Étude de Sol : L’Expertise Indispensable pour la Réussite de Vos Projets de Construction

Étude de Sol : L'Expertise Indispensable pour la Réussite de Vos Projets de Construction

Avant de poser la première pierre, connaissez-vous réellement le sol qui portera votre construction ? Une étude de sol approfondie représente l’étape fondamentale pour garantir la stabilité et la durabilité de tout ouvrage. GEOCADRE, fort de son expertise en ingénierie géotechnique, vous accompagne dans cette démarche cruciale.

Pourquoi une Étude de Sol est-elle Indispensable ?

1. Garantir la Sécurité des Ouvrages

  • Identification des risques géotechniques (retrait-gonflement des argiles, glissements de terrain)

  • Prévention des désordres structurels (fissures, affaissements)

  • Adaptation des solutions de fondation aux caractéristiques du terrain

2. Optimiser les Coûts de Construction

  • Éviter les mauvaises surprises durant le chantier

  • Dimensionnement précis des ouvrages de soutènement

  • Réduction des aléas techniques coûteux

3. Se Conformer aux Exigences Réglementaires

  • Respect des normes en vigueur (NF P94-500, Eurocode 7)

  • Réponse aux obligations d’assurance

  • Prise en compte des spécificités locales (PPR, zones sismiques)

Notre Méthodologie d’Étude de Sol

1. Phase Préliminaire

  • Analyse documentaire complète (cartes géologiques, archives)

  • Reconnaissance de terrain par nos ingénieurs

  • Évaluation des risques spécifiques au site

2. Investigations Techniques

  • Sondages géotechniques (carottages, pénétrométrie)

  • Essais in situ (pressiométrie, essais de plaque)

  • Mesures géophysiques (tomographie électrique)

3. Analyses en Laboratoire

  • Caractérisation physique des sols (granulométrie, limites d’Atterberg)

  • Essais mécaniques (cisaillement, compressibilité)

  • Tests de perméabilité

4. Recommandations Techniques

  • Rapport détaillé avec interprétation des résultats

  • Préconisations constructives adaptées

  • Solutions techniques pour terrains complexes

L’Expertise GEOCADRE en Étude de Sol

Nos Points Forts

  • Équipe pluridisciplinaire d’ingénieurs expérimentés

  • Matériel haute technologie adapté à tous terrains

  • Approche sur mesure pour chaque projet

  • Suivi personnalisé jusqu’à la réalisation

Domaines d’Application

  • Bâtiment résidentiel (maisons, immeubles)

  • Constructions industrielles (usines, entrepôts)

  • Infrastructures (routes, ponts, réseaux)

  • Ouvrages spéciaux (barrages, tunnels)

Cas Concrets d’Intervention

Projet 1 : Diagnostic géotechnique pour un écoquartier en zone argileuse
Projet 2 : Analyse des sols pour l’implantation d’une plateforme logistique
Projet 3 : Étude préalable à la réhabilitation d’un bâtiment patrimonial

Conclusion

Investir dans une étude de sol professionnelle, c’est s’assurer de la pérennité de votre construction tout en optimisant vos coûts. GEOCADRE met à votre service son savoir-faire technique et son expérience terrain pour des solutions adaptées à chaque projet.

📞 Demandez conseil à nos experts pour une étude personnalisée !

LA MICROGRAVIMETRIE : UNE METHODE GEOPHYSIQUE ESSENTIELLE POUR VOTRE PROJET

microgravimétrie

La microgravimétrie est une méthode géophysique passive qui consiste à étudier les variations du champ de pesanteur local par une mesure, à la surface du sol, en plusieurs points d’une zone donnée. Ces variations peuvent être extrapolées en anomalies de densité du sous-sol, offrant ainsi des informations cruciales sur la géologie locale.

PRINCIPE DE FONCTIONNEMENT

microgravimétrieLa microgravimétrie repose sur la loi de Newton, qui établit que l’intensité de la force gravitationnelle entre deux objets est fonction de leurs masses et de la distance qui les sépare. En mesurant les variations du champ de gravité, on peut détecter des anomalies de densité causées par des cavités, des filons miniers, ou d’autres structures souterraines.

APPLICATIONS

microgravimétrie

La microgravimétrie est utilisée dans divers domaines, notamment :

  • Risques naturels et anthropiques : Détection de cavités, de zones décomprimées, et de failles.
  • Archéologie : Localisation de structures enterrées.
  • Ressources minérales : Prospection de minéralisations massives ou de minerais denses.
  • Géologie : Mise en évidence de contextes géologiques particuliers (failles, filons, zones décomprimées).

EQUIPEMENT

  • La méthode nécessite l’utilisation d’un gravimètre de précision.
  • Le nivellement précis de chacune des stations de mesure est impératif, à l’aide d’un outil de nivellement de précision (niveau, théodolite).
microgravimétrie
microgravimétrie

METHODOLOGIE

Chez Géocadre, nous employons des instruments de microgravimétrie de haute précision pour détecter des variations infimes du champ gravitationnel. Les étapes incluent :

  • Acquisition des données : Mesure des variations gravimétriques à des points spécifiques et régulièrement espacés du site étudié.
  • Corrections et ajustements : Application des corrections nécessaires pour éliminer les influences non liées à la structure souterraine (altitude, effets lunaires et solaires).
  • Analyse des données : Interprétation des anomalies gravimétriques avec des modèles mathématiques pour visualiser les variations de densité du sous-sol.
  • Cartographie : Création de cartes d’anomalies gravimétriques facilitant l’identification des structures géologiques et des désordres souterrains.

RESULTATS ET INTERPRETATION

microgravimétrieLes résultats sont présentés sous forme de cartes d’anomalies gravimétriques, permettant d’identifier les désordres souterrains. Ces cartes sont essentielles pour la prise de décision dans des projets de construction, d’exploitation minière, ou de gestion des risques naturels.

CONCLUSION

La microgravimétrie s’avère être une méthode incontournable pour l’étude des structures souterraines, offrant des informations précieuses pour divers domaines allant de la construction à l’exploitation minière, en passant par la gestion des risques naturels. En choisissant Géocadre, vous bénéficiez d’une expertise de pointe et de technologies avancées pour des analyses détaillées et fiables.

Étude ANC – indispensable pour un environnement sain

Étude ANC - indispensable pour un environnement sain

Alors que les zones urbaines et les grandes collectivités sont souvent desservies par des systèmes d’assainissement collectif qui acheminent les eaux usées vers des stations de traitement centralisées, les zones rurales et les habitations isolées peuvent ne pas avoir accès à ces infrastructures. L’étude ANC constitue une alternative aux systèmes d’assainissement collectif, tels que les réseaux d’égouts municipaux. Les systèmes utilisés incluent des fosses septiques, des filtres à sable, et des systèmes d’épandage, permettant ainsi de traiter les eaux usées directement sur place et offrant une solution pratique et durable pour les habitations non raccordées au réseau public.

Notre Expertise

Nos équipes techniques, composées d’experts qualifiés et expérimentés, mettent tout en œuvre pour garantir le succès de vos projets d’assainissement non collectif. Notre processus se déroule en plusieurs étapes clés :

  • Étude de terrain : Nos experts réalisent des analyses géotechniques et hydrogéologiques pour déterminer les caractéristiques spécifiques du site.
  • Prélèvements et essais : Notre équipe utilise des équipements de pointe pour assurer des prélèvements et des analyses précis. Cela inclut des carottages pour examiner la structure du sol et des essais de perméabilité pour mesurer la capacité d’absorption de l’eau. Ces données sont essentielles pour déterminer la solution d’assainissement la plus appropriée.
  • Diagnostic et recommandations : En fonction des résultats, nous fournissons un diagnostic complet et des recommandations adaptées à vos besoins et contraintes environnementales.

Restitution des Résultats

Les résultats de l’étude ANC sont présentés sous forme de rapport détaillé, incluant :

  • Cartographie du terrain : Visualisation des différentes zones du site, facilitant la prise de décision.
  • Analyse des sols : Résultats des essais et diagnostics des caractéristiques du sol.
  • Recommandations techniques : Conseils personnalisés pour le choix et la dimension du système d’assainissement.

Ce rapport permet aux propriétaires et aux gestionnaires de prendre des décisions éclairées et de s’assurer que les installations d’ANC respectent les normes réglementaires en vigueur.

Accompagnement et Suivi

Chez Géocadre, nous ne nous contentons pas de fournir un diagnostic. Nous vous accompagnons tout au long du processus, depuis l’étude initiale jusqu’à la mise en œuvre et le suivi des installations. Nos équipes sont disponibles pour vous offrir une assistance technique et garantir le bon déroulement de vos projets d’assainissement.

Conclusion

Confiez-nous vos études ANC et bénéficiez de l’expertise d’une équipe dédiée et de technologies de pointe pour des résultats fiables et conformes aux réglementations.

Diagnostic Amiante et HAP dans les Enrobés : une activité clé de Geocadre

diagnostic amiante - geocadre
Entre 1975 et 1995, l’amiante a été intégrée dans les enrobés pour renforcer leur solidité. Cependant, malgré son interdiction en 1997, le recyclage non contrôlé de ces matériaux a contribué à la dispersion d’amiante dans certaines voiries, même après cette date.

En tant que donneur d’ordre, il est de votre responsabilité de prévenir votre personnel et les entreprises intervenant sur ces matériaux des risques liés à l’exposition à l’amiante.

Avant d’entamer des travaux sur les voies, il est impératif de réaliser un diagnostic amiante et HAP (hydrocarbures aliphatiques polycycliques). Cela permet :

  • De protéger la santé des intervenants et des riverains.
  • De définir la filière d’élimination appropriée pour les enrobés routiers.

diagnostic-amiante-geocadre
diagnostic-amiante-geocadre
diagnostic-amiante-geocadre

Notre expertise et nos solutions

GEOCADRE met à votre disposition un service dédié et un véhicule spécialement équipé pour ce type de diagnostic.

Nos équipes QHSE vous accompagnent à chaque étape :

  • Stratégie d’investigation : définition des zones d’échantillonnage.
  • Prélèvements par carottage : extraction des échantillons d’enrobés.
  • Analyses sous accréditation : vérification précise des matériaux.

Restitution des résultats

Les résultats sont présentés sous forme de cartographie des zones de travaux, facilitant :

  • L’identification des mesures de protection nécessaires.
  • Le choix des filières adaptées pour l’élimination des déblais d’enrobés contaminés.

Protégez vos équipes et respectez vos obligations réglementaires en confiant votre diagnostic à GEOCADRE.

L’ESSAI MATSUO : UN OUTIL ESSENTIEL POUR MESURER LA PERMEABILITE DES SOLS

Introduction

L’essai Matsuo, aussi connu sous le nom d’essai à la fosse, est une méthode utilisée pour évaluer la perméabilité des sols in situ. Cette technique est fréquemment employée dans les études géotechniques pour déterminer la capacité du sol à permettre l’infiltration de l’eau, une caractéristique essentielle pour la conception des fondations, des ouvrages de drainage et des barrages.

Principe de l'essai

Objectif

L’objectif principal de l’essai Matsuo est la détermination in-situ du coefficient de perméabilité (conductivité hydraulique K) d’un sol et donc sa capacité d’infiltration, par application d’une charge hydraulique variable (décroissante) dans une fosse rectangulaire creusée à la pelle mécanique après faible saturation. Cette donnée est cruciale pour évaluer le comportement du sol sous l’effet des eaux souterraines et des précipitations.

Méthodologie

  • Préparation de la fosse : Creuser une fosse de dimensions standardisées (généralement 1 mètre sur 1 mètre avec une profondeur d’un mètre).
  • Remplissage de la fosse : La fosse est ensuite remplie d’eau jusqu’à un niveau donné, souvent jusqu’à la moitié ou les deux tiers de la profondeur de la fosse.
  • Observation de l’infiltration : Le niveau d’eau est surveillé à intervalles réguliers pour observer la vitesse à laquelle l’eau s’infiltre dans le sol. Les mesures sont prises sur une période suffisamment longue pour obtenir des données représentatives.
l'essai matsuo - geocadre
l'essai matsuo - geocadre
l'essai matsuo - geocadre
l'essai matsuo - geocadre
l'essai matsuo - geocadre
l'essai matsuo - geocadre

Matériel nécessaire

  • Pelle mécanique ou bêche : Pour creuser la fosse.
  • Citerne ou réservoir d’eau : Pour le remplissage de la fosse.
  • Ruban à mesurer ou échelle : Pour mesurer le niveau d’eau dans la fosse
  • Chronomètre : Pour enregistrer les temps d’infiltration.
  • Carnet de notes ou tablette : Pour enregistrer les observations et les résultats.

Calcul de la perméabilité

 La perméabilité du sol (k) peut être calculée en utilisant la formule suivante :

K = Q / A.t

Où :

  • k représente la perméabilité du sol.
  • Q est le débit d’eau infiltré (en mètres cubes par seconde).
  • A est la surface de la fosse (en mètres carrés).
  • t est le temps écoulé (en secondes).

Cette formule permet de quantifier la capacité d’un sol à transmettre l’eau, ce qui est essentiel pour la conception et l’ingénierie des infrastructures.

Avantages de l'essai Matsuo

  • Précision : Permet d’obtenir des mesures précises de la perméabilité du sol, cruciales pour la conception des projets de construction.
  • Simplicité : Méthode relativement simple et facile à mettre en œuvre sur le terrain, ne nécessitant pas d’équipements sophistiqués.
  • Réalisme : Les conditions d’infiltration sont proches de la réalité, ce qui améliore la fiabilité des résultats obtenus.

Conclusion

L’essai Matsuo n’est pas seulement une méthode parmi d’autres pour évaluer la perméabilité des sols ; c’est un outil clé qui permet aux ingénieurs de comprendre en profondeur les caractéristiques hydrauliques du terrain. En intégrant cette technique dans les études géotechniques, les professionnels peuvent anticiper les défis liés à la gestion des eaux souterraines et s’assurer que les fondations des infrastructures sont conçues pour durer. Grâce à sa simplicité et sa fiabilité, l’essai Matsuo est un allié incontournable pour tout projet de construction soucieux de sécurité et de durabilité.

Technicien en détection de réseaux enterres

offre d'emploi technicien en détection de réseaux enterres

Geocadre is recruiting a #Technician in #detection of #buried networks M/F as part of the development of its activity.

Our activities in DRE

Detection of buried networks: detection by georadar and induction, in order to ensure construction sites. We identify them with non-intrusive techniques, i.e. without digging a trench in the ground, which significantly reduce the ecological impact. We also carry out georeferencing of buried networks.

Your missions will be

  •  Prepare and analyze files
  • Set up signage and secure intervention areas
  • Detect buried networks
  • Carry out the ground markings
  • Georeference detected networks (topographic survey)
  • Write a detection report (summary of the operation)

Trustworthy person for a position with a lot of autonomy

Profile

Ideally with a Bac +2 course in Geophysics, geology, you have knowledge of underground networks, preferably electrical networks.

Job Type

Full time, permanent contract, daytime working hours.

The position is based in Ile-de-France, in MEAUX (77) and you will be required to make daily regional trips, and occasionally national trips (B license required).
You will join a young and dynamic team.

Remuneration based on your profile and your motivation.

Benefits:

RTT, holiday bonus, PEE, participation, gift voucher, family mutual insurance, meal vouchers.

Reconnaissance géophysique par diagraphie de forage de gamma-ray naturel

Reconnaissance géophysique par diagraphie de forage de gamma-ray naturel
La diagraphie de forage par gamma-ray naturel est une méthode de reconnaissance géophysique utilisée pour caractériser la nature des sols et des roches. Elle repose sur la mesure des rayonnements gamma naturels émis par les formations géologiques, permettant d’identifier des niveaux de contamination ou de suivre la composition stratigraphique dans le cadre des sites et sols pollués (SSP).

Objectifs principaux

-La diagraphie gamma-ray naturel a pour objectifs de :
-dentifier les différentes couches géologiques le long d’un forage.
-Détecter les niveaux de pollution par les radionucléides ou d’autres contaminants.
-Évaluer les propriétés lithologiques des sols et des roches (argile, sable, calcaire, etc.).


Principe de la méthode

Les roches contiennent naturellement des éléments radioactifs comme le potassium-40, l’uranium et le thorium, qui émettent des rayons gamma. Ces rayonnements sont mesurés par une sonde introduite dans le forage, qui capte et enregistre les variations de l’intensité des gamma rays. Les valeurs mesurées permettent de :
Distinguer les types de roches : Par exemple, les argiles ont généralement une signature gamma élevée en raison de leur teneur en potassium.
Localiser les contaminants : Dans le cas de sites pollués, certaines zones peuvent présenter des niveaux anormaux de radioactivité liés à la présence de polluants.


Étapes de la reconnaissance par diagraphie gamma-ray naturel

-Préparation du forage et installation de la sonde : Un forage est réalisé dans la zone d’étude et une sonde gamma est descendue dans le puits.

– Mesure et enregistrement des gamma rays : La sonde mesure en continu l’intensité des rayons gamma le long du forage, produisant un profil vertical de radioactivité naturelle.

– Analyse des données : Les valeurs obtenues sont interprétées pour déterminer la composition lithologique et localiser les éventuelles anomalies radioactives, indiquant des zones potentiellement polluées.


Importance de la diagraphie gamma-ray naturel

Cette technique est non destructive et permet d’obtenir rapidement des informations sur la stratigraphie et la présence potentielle de contaminants sans nécessiter de prélèvements. Elle est essentielle pour la reconnaissance et le suivi des sites pollués, offrant une précision accrue dans la détection des variations lithologiques et facilitant ainsi la planification des mesures de gestion.

En conclusion, la diagraphie gamma-ray naturel est un outil précieux dans le domaine de l’hydrogéologie et de la gestion des sites pollués. Elle fournit des informations stratigraphiques et radiologiques essentielles, contribuant à une compréhension fine du sous-sol pour orienter efficacement les actions de dépollution.

Pole environnement – prestation DIAG

prestation diag -geocadre
La mission DIAG (diagnostic environnemental) constitue une étape cruciale dans la gestion des sites et sols pollués (SSP). Elle vise à évaluer la nature, l’étendue et l’impact potentiel de la pollution sur un site donné, facilitant ainsi la prise de décisions pour sa réhabilitation.

Objectifs principaux

Le diagnostic environnemental permet de :

Identifier les substances polluantes (métaux lourds, hydrocarbures, solvants, etc.) présentes sur le site.

Déterminer les voies de migration potentielles des polluants (sol, air, eau souterraine).

Évaluer les risques pour la santé humaine et l’environnement en fonction de l’usage actuel ou futur du site.
Pole environment - geocadre
Pole environment - geocadre
Étapes du diagnostic

1. Étude historique et documentaire : Cette phase initiale consiste à recueillir des informations sur les activités passées et présentes du site, susceptibles d’avoir généré des pollutions.


2. Campagne de prélèvements : Des échantillons de sol, d’eau et parfois d’air sont prélevés et analysés pour identifier et quantifier les contaminants.


3. Modélisation des risques : Les données obtenues sont utilisées pour modéliser la dispersion des polluants et évaluer les risques d’exposition pour les populations et les écosystèmes.



Importance de la DIAG

La mission DIAG permet de déterminer les mesures de gestion à adopter, telles que le confinement, la dépollution ou la surveillance continue. Elle est essentielle pour assurer une réhabilitation sécuritaire des sites, en conformité avec les réglementations environnementales. En France, elle s’appuie sur des normes telles que la norme NFX 31-620.

En conclusion, la mission DIAG est une étape indispensable pour comprendre la pollution d’un site et planifier sa réhabilitation, tout en garantissant la sécurité des populations et la protection de l’environnement.

Environnement – mission INFOS

Environnement - mission INFOS
La mission INFOS (information et suivi) joue un rôle essentiel dans la gestion des sites et sols pollués (SSP). Elle concerne la collecte, la centralisation et la diffusion d’informations relatives à l’état environnemental des sites, ainsi que le suivi des mesures prises pour la gestion des pollutions.

Objectifs principaux

La mission INFOS a pour but de :

Assurer la traçabilité des actions menées sur les sites pollués.

Centraliser les données environnementales (nature des polluants, état du site, mesures de gestion).

Faciliter l’accès à l’information pour les parties prenantes (administrations, propriétaires, public).

Suivre l’évolution des risques pour garantir une gestion continue et adaptée du site.


Étapes de la mission INFOS

1. Collecte et structuration des données : Cette étape implique la compilation de toutes les informations disponibles, notamment issues de diagnostics environnementaux, d’études de risques, et des interventions sur le site.


2. Mise en place d’un système d’information : Un système de gestion de l’information (SIG ou autre base de données) est déployé pour organiser et stocker les données de manière cohérente et accessible.


3. Diffusion et suivi : Les informations collectées sont partagées avec les parties prenantes concernées et régulièrement mises à jour pour suivre l’évolution des conditions du site et l’efficacité des actions correctives.



Importance de la mission INFOS

La mission INFOS permet d’assurer une transparence et une coordination efficaces entre tous les acteurs impliqués dans la gestion des SSP. Elle est cruciale pour garantir la continuité de la surveillance et l’actualisation des actions de réhabilitation sur le long terme. En France, cette mission s’appuie sur la réglementation nationale relative aux sites pollués, comme la base de données BASOL, qui recense les sites pollués en réhabilitation.

En conclusion, la mission INFOS est un élément clé pour assurer un suivi rigoureux des sites pollués, optimiser la gestion des risques environnementaux, et garantir l’accès à l’information pour une meilleure prise de décision en matière de réhabilitation des sites pollués.

Missions Géotechniques g1 g2 g3 g4 g5

missions géotechniques g1 g2 g3 g4 g5 Pénétromètre dynamique lourd

Les études géotechniques revêtent une importance capitale dans le secteur de l’ingénierie, car elles offrent des informations indispensables concernant le sol et les matériaux, assurant ainsi la sécurité et la pérennité des ouvrages. Cet article examine les diverses études géotechniques, à savoir G1, G2, G3, G4 et G5, ainsi que leur rôle fondamental dans les projets de construction.

Qu’est-ce qu’une Mission Géotechnique ?

Une mission géotechnique consiste à effectuer des études et des investigations destinées à analyser les caractéristiques du sol et des sous-sols avant le début de tout projet de construction. Ces missions sont cruciales pour comprendre la nature du sol, sa résistance ainsi que sa capacité à supporter des charges.

Détails des Missions G1 à G5

  1. Mission G1 : Étude de Préliminaire
    • Objectif : Cette mission vise à évaluer les conditions géologiques d’un site potentiel. Elle comprend des recherches documentaires et une première évaluation du terrain.
    • Importance : Elle permet de déterminer si le site est viable pour un projet de construction.
  2. Mission G2 : Étude de Sol
    • Objectif : L’étude de sol consiste à réaliser des investigations plus détaillées. Cela inclut des sondages et des essais en laboratoire pour analyser la composition du sol.
    • Importance : Les résultats permettent de comprendre la stratigraphie du sol et d’évaluer les risques potentiels.
  3. Mission G3 : Étude de Fondations
    • Objectif : Cette mission se concentre sur les fondations du projet. Elle détermine le type et les dimensions appropriés des fondations en fonction des caractéristiques du sol.
    • Importance : Une étude approfondie des fondations garantit la stabilité de la structure sur le long terme.
  4. Mission G4 : Étude de Conception
    • Objectif : L’étude de conception consiste à concevoir les fondations et les ouvrages de soutènement en fonction des résultats des missions précédentes.
    • Importance : Elle permet d’optimiser la conception pour assurer la sécurité et l’efficacité des infrastructures.
  5. Mission G5 : Suivi et Contrôle
    • Objectif : Cette mission inclut le suivi des travaux de construction et des contrôles géotechniques pour vérifier la conformité aux spécifications.
    • Importance : Un suivi rigoureux assure que les conditions de sol sont respectées tout au long de la construction, minimisant ainsi les risques de défaillance.

Les missions géotechniques classées de G1 à G5 sont essentielles pour garantir le succès de tout projet de construction. Elles facilitent l’anticipation et la gestion des risques associés aux caractéristiques du sol, ce qui est crucial pour la sécurité et la pérennité des infrastructures. Une connaissance approfondie de ces missions favorise des choix judicieux lors de la phase de planification et de mise en œuvre des travaux.

Pelle mécanique

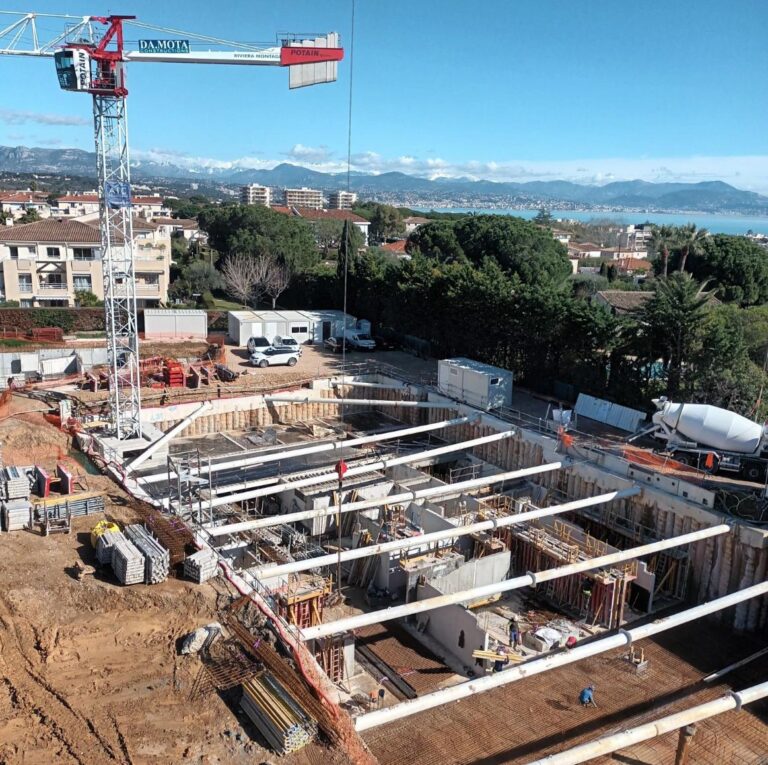

Visite G4
Piézomètre
Pénétromètre dynamique léger
